陶瓷砖摩擦系数检测方法

  内容提示:陶瓷砖摩擦系数测定仪COF-01适用GB/T4100-2016陶瓷砖标准附录M《有釉陶瓷地砖和无釉陶瓷地砖表面的静摩擦系数测定方法》

陶瓷砖(ceramic tiles)由粘土和其他无机非金属原料制造的用于覆盖墙面和地面的薄板制品,陶瓷砖是在室温下通过挤压或干压或其他方法成形,干燥后,在满足性能要求的温度下烧制而成。


相关关键词:陶瓷砖摩擦系数测试、陶瓷砖静摩擦系数试验机、陶瓷砖静摩擦系数检测仪


陶瓷砖摩擦系数常识:

摩擦系数(coefficient of friction):使物体克服摩擦力作用产生滑动或有滑动趋势时作用于物体上的切向力和垂直方向上力的比值。


静摩擦系数 (static coefficient of friction):使物体克服静摩擦力作用即将产生滑动或有滑动趋势时作用于物体上的切向力和垂直方向上力的比值。



陶瓷砖摩擦系数测试用什么检测仪器?

众测机电根据GB/T 4100-2006 陶瓷砖相关规定研发生产的摩擦系数仪COF-01检测仪器用来检测陶瓷砖摩擦系数和陶瓷砖静摩擦系数,也称为陶瓷砖摩擦系数仪、陶瓷砖摩擦系数测定仪、陶瓷砖摩擦系数试验机等。


摩擦系数仪

摩擦系数仪



下面,众测机电简单的介绍GB/T 4100-2006 规定了有釉陶瓷地砖和无釉陶瓷地砖表面的静摩擦系数测定方法


1.试样准备

试验应在不小于100mmX100mm的砖表面上进行。测试小规格砖时,应把它们铺贴成一个合适的平面。用中性清洁液洗净砖表面,带砖表面完全洗净干燥后再进行试验。

2.滑块的准备

将一张400号碳化硅砂纸平面在台面上,沿水平方面拉动滑块组件,使其表面的4S橡胶在砂纸上移动的距离约为100mm.

将滑块在水平面内转到90°再重复上述打磨过程共计4次。

以上步骤为一个完整的过程。用软刷刷去碎屑,必要时重复以上过程直至完全去除4S橡胶表面的光泽。

3.毛玻璃校正板的准备

将尺寸较大的玻璃板放在可限制其运动的平面上,在其表面上撒2g碳化硅磨粒并滴几滴水。用边长为100mm的玻璃板作为研磨工具,使其在大玻璃板上作圆周运动直至大玻璃板表面完全变成半透明状态。必要时需要换新的磨料和水重复以上过程。

用清洁剂清洗半透明毛玻璃板,然后擦净其表面并在空气中干燥。

将滑块组件放在已经在工作台面上就位的毛玻璃校正板上,用垫片调整校正板和拉力计的高度使滑块组件换首螺钉与拉力计的挂钩处于同一水平面上。将重量为44.1N的重块放在滑块组件中央。沿水平方向拉动滑块组件测定使滑块组件产生滑动趋势时所需要的拉力,记录拉力读数。总共拉动4次,每次拉动方向均与上次相差90°.

摩擦系数校正值计算公式 COF=Rd/nW···············(图1)


式中:


      Rd-----4次拉力读数之和,单位为N


         n-----拉力次数(4)


     W-----滑块组件上44.1N重块的总重量,单位为N


     COF-----摩擦系数校正值


如果4S橡胶面打磨得均匀,4个拉力读数应该基本一致,且校正值应在0.75±0.05范围内。在测试3个样品之前和之后均应重复校正过程并记录结果。如果前后的校正值相差超过±0.05,则整个测试过程应重做。操作人员在每测试3个样品之前和之后均校正测试设备和检查操作过程,以确保获得较高的测试一致性。


4.测试过程(干法)

A.洗净并烘干每块砖的测试表面,将待测砖放在工作台面上并紧靠限制其活动的固定架,刷去所有的碎屑。

B.强将滑块组件放在待测砖的测试面上,将44.1N的重块放在滑块组件上部的中央位置。用拉力计测定沿水平方向使组件产生滑动趋势时所需的拉力,记录拉力读数。

C.每次测试2个测试面或样品,每个测试面上要拉动组件4次,每次拉动的方向与上次相差90°,总计获得12个计算静摩擦系数所需的读书。记录所用的读数。

D.每测试完一个测试面或样品后均匀检测4S橡胶面,如果其表面显示出光泽或刮痕,则按<滑动的准备>重复打磨过程。

5.测试过程(湿法)

首先用蒸馏水液润湿样品表面,重复4.B~4.D的操作步骤。每次检测均应保证砖面始终湿润。

5.计算

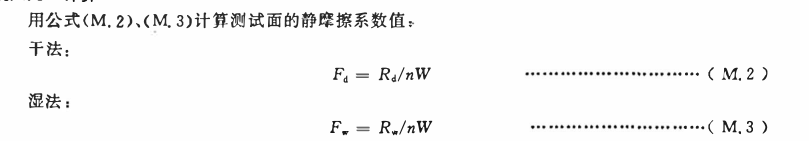

用公式(M.2)、(M.3)计算测试面的静摩擦系数值。


7.试验报告

试验报告应包括以下内容:

a)依据GB/T 4100 标准

b)样品的说明;

C)测试方法

d)干法和湿法下静摩擦系数的平均值。
